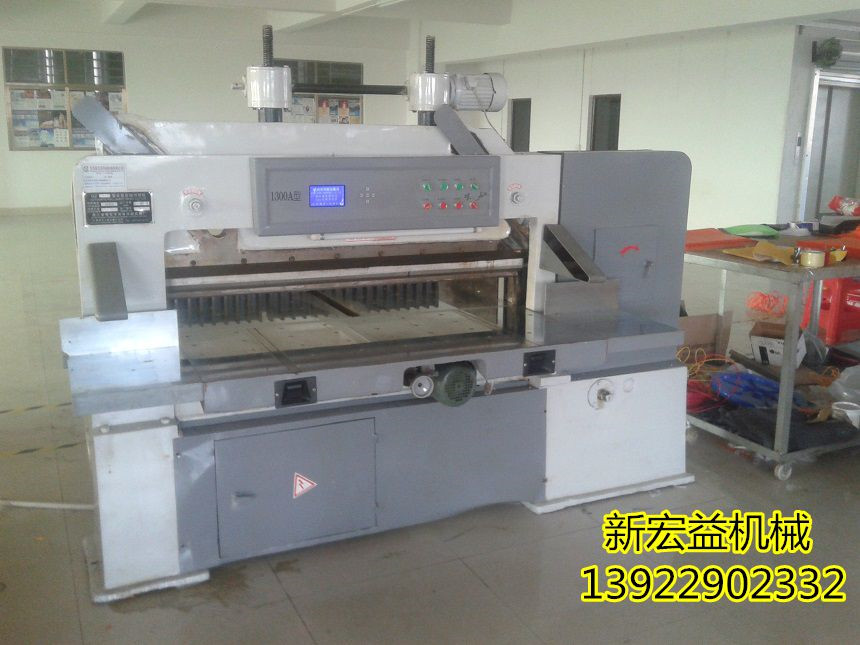

切纸机编码器,切纸机编码器连接器
产品规格 : 不限
品牌产地 : 新宏益
操作视频 : 视频更新中...
发布于 : 2017-10-27 08:37:24
点击：次
切纸机编码器,切纸机编码器连接器全控光电品牌编码器 切纸机编码器 分辨率1200线编码器编码器用途：适用于自动控制、测量、机器人、XX工...
切纸机编码器,切纸机编码器连接器

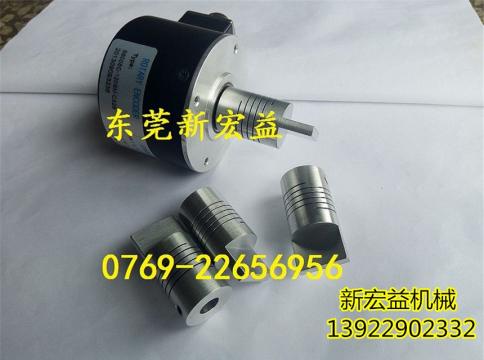

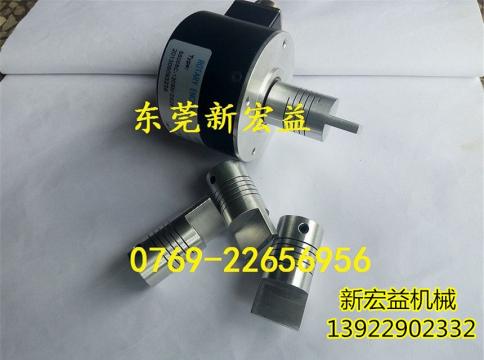

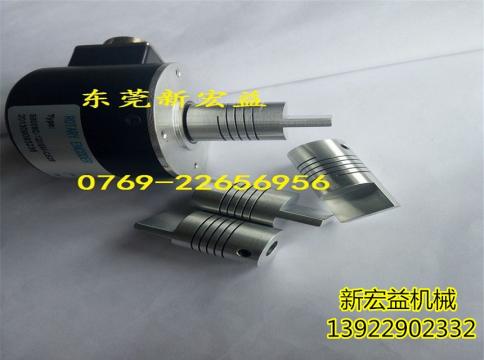

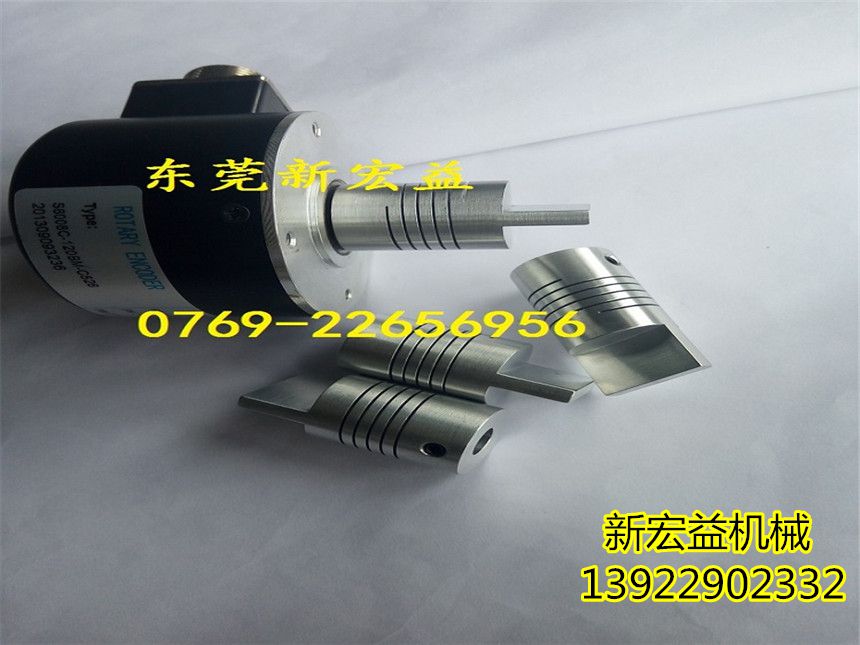

全控光电品牌编码器 切纸机编码器 分辨率1200线编码器
编码器用途：适用于自动控制、测量、机器人、XX工作台、注塑机、投影仪、圆盘鞋机、电子设备、印刷包装机械、计算机设备及数控设备、各种办公自动化及工控领域等精密工作环境。
编码器特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强，不锈钢主轴具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。
编码器优点：体积小、质量轻、结构紧凑、安装方便等。
编码器电气特性:
输出电路
集电极开路输出
电压输出
互补输出
长线驱动输出
电源电压Vcc
5-26
5-26
5±0.25 5-26
5±0.25 5-26
消耗电流
≤80mA
≤80mA
≤80mA
≤150mA
负载电流
40mA
40mA
40mA
60mA
输出H高电平
最小Vcc*70%
最小Vcc-2.5V
最小Vcc-1.5V
最小Vcc 3.4V
输出低高电平
最大0.4V
最大0.4V
最大0.8V
最大0.4V
上升时间Tr
MAX 1us
MAX 1us
MAX 1us
MAX 200ns
下降时间Tf
MAX 1us
MAX 1us
MAX 1us
MAX 200ns
最高频率响应
100kHz
100kHz
100kHz
100kHz
编码器机械特性:
每分钟最大转速r/min
起动扭矩
轴最大负荷
抗冲击
抗振动
6000
＜0.03Nm
径向15N轴向10N
50G/11ms
10G 10-2000Hz
转动惯量
工作温度
储存温度
防护等级
重量
4X10-8kg㎡
-25~80℃
-30~85℃
IP51
70g
编码器是集光、机、电精密技术于一体的高新技术结晶。通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。
●订购编码器时，请详细注明所选的型号、出线方式，每转输出脉冲数、电源电压、信号输出方式，并注意所选型号的机械安装尺寸是否满足您的要求。如有特殊要求请注明。
●编码器每转输出脉冲数应根据下列公式选择：编码器每转对应的位移量（长度、角度）
编码器每转对应的位移量（长度、角度）
每转输出脉冲数(p／r)=——————————————————
设计分辨率
●增量式编码器轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减需借助外部的判向电路和计数器来实现。
●其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出的一个脉冲的Z信号，作为参考机械零位。
●编码器的轴转一圈会输出固定的脉冲。对于光学式编码器，输出脉冲数与编码光栅的刻线数相同。需要提高分辨率时，可利用90度相位差的A.B两路信号，对原信号进行倍频或更换高分辨率编码器。
